金屬孔板波紋填料

產品分類：金屬孔板波紋填料

精益求精，質量保證

點擊量：

添加時間: 2019-04-05

訂購熱線：15930395158

產品詳情

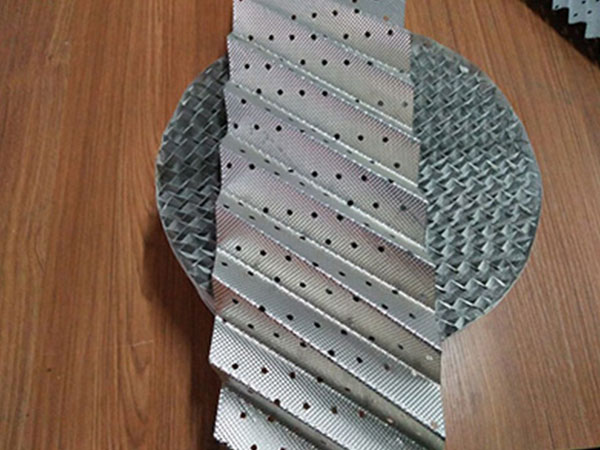

金屬孔板波紋填料的組裝與金屬絲網波紋填料的組成類似，具體生產組裝步驟如下。

按照盤高要求選用一定寬度的定型鋼帶，鋼帶長度可根據衝（滾）波的模具不同而不同。先將鋼帶進行打孔、壓紋、滾紋等工序加工，然後組裝成型。

1、打孔

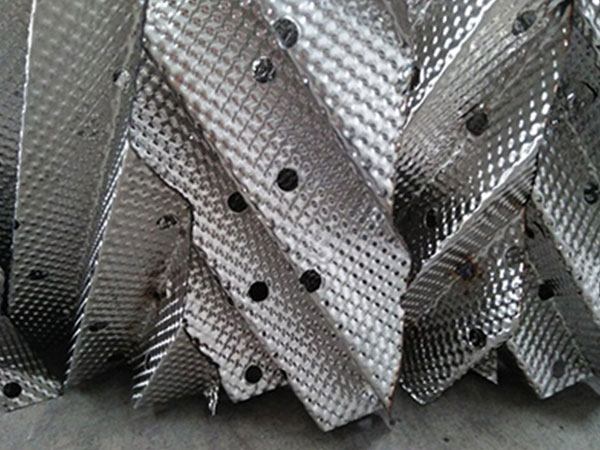

為了使金屬孔板波紋填料有良好的液體分布作用及氣液接觸，在孔板波紋填料片上打有直徑4～5mm的小孔，孔間距一般為13mm。通常在加工中采用衝孔，要求加工後孔邊緣無毛刺，孔間距符合設計要求。

2、壓波紋

衝孔後的鋼帶先壓花紋。金屬材料的表麵具有一定的花紋，可以增加表麵潤濕能力，液體能在金屬表麵形成良好的膜狀。然後再按設計要求的波峰高及波距選擇合適的模具，壓成波紋。波紋與軸線方向成30o或45o傾斜角。

3、組裝

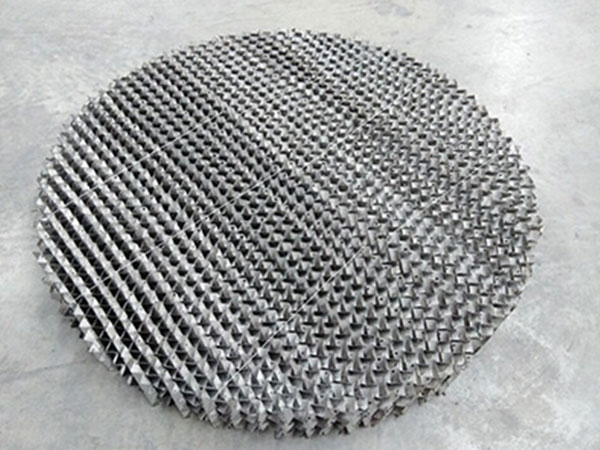

對於小直徑的塔，塔盤組裝按照絲網填料相同的方法組裝成整盤。成盤後的填料在圓周方向上用鋼帶紮緊，然後點焊。

對於大直徑的塔（直徑超過1.5m）或無法蘭結構的塔器，不可能組裝成整盤，需要分塊組裝。分塊的原則是使填料分裝塊能從塔的人孔中送入安裝，分裝塊的寬度要小於入孔尺寸。首先將大直徑塔填料盤分成若幹塊，按照波峰高度計算每一分塊的片數，按照圓周的弧度計算每一片的長度。將相鄰兩片的波紋傾角按90o交叉組裝到一定的寬度，然後將分塊的填料正反兩麵點焊或捆紮，使其固定成塊。為了使填料不變形，同時便於運輸，可將角鋼焊成固定分塊的填料。對於一個塔盤的若幹分塊分別組裝，然後進行編號，以避免在塔內組裝中出現差錯
